2018年7月21日土曜日

SPHERE LIGHT NEOL ミニバイク用LEDヘッドライト
アドレスV125G K7 に装着してみる(PH12)・後編

前編は取付け前の準備編 その記事はこちらから

でわでは
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL
アドレスV125G K7
に取付けて行きます。

フロントカウルの取り外し

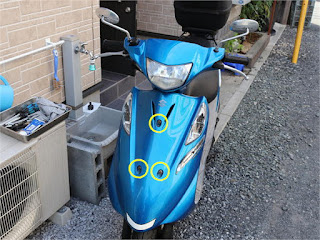

フロントカウル カバー前面はプラスねじ3本(#3ドライバー)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け

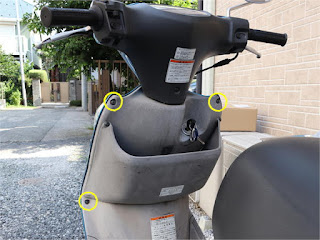

フロントカウル カバー裏面はプラスねじ4本(#2ドライバー)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け

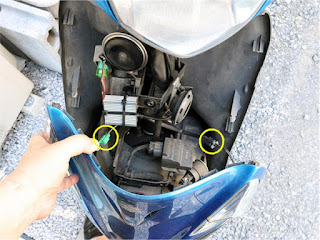

フロントカウル下内側の樹脂クリップ2箇所 を外し、
パキパキ爪を外せばフロントカウル外れます。
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
※樹脂クリップはドライバー等で中心を押せばロック解除され外せます。
ウインカーの配線忘れずに外します!(間違えて配線千切らないで!)


ライトカウル&バックミラーの取り外し

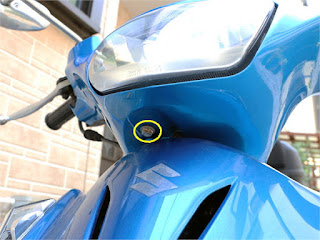

ライト下 プラスねじ1個 (#2ドライバー)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
バックミラー左右 (POSH キャスティングミラー 14mmレンチ)

ライトカウル内側 プラスねじ2個 (#2ドライバー)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
これでライトカウルはパキパキ爪を外せば外せます。

サインハウス エルリボンの
バルブ&コントローラーの取り外し
LED RIBBONのバルブとコントローラーを繋ぐカプラーが
粉吹いたようになってます。錆びたのか?グリスが乾いたのか?
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
電源の110型 3極コネクター 外します。

コントローラーのインシュロックはニッパで切ります。
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
バルブは押しながら反時計回りに回せば外せます。

NEOLのバルブ取付け
スプリング入れて台座をライトに挿入。(押しながら時計回し)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け

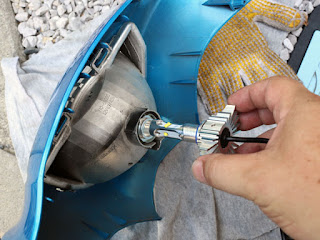

LEDバルブの挿入。(押しながら反時計回し)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
ライトカウルにLEDバルブ入りました。
LEDチップが2個並んでいる面が上に来るようにセット


コントローラーの取付
コントローラー本体はエルリボンが付いていた同じ位置へ装着
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け

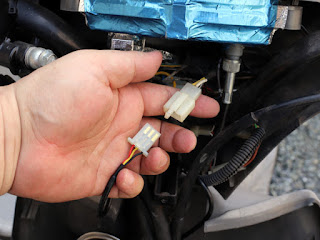

電源は110型 3極コネクター でカチッとな!

エルリボンのカプラーは粉吹いていたので
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け

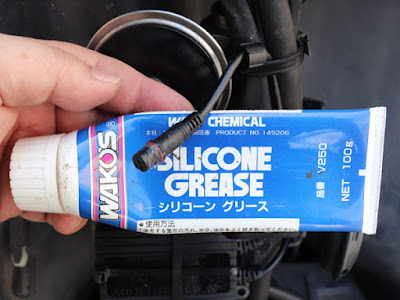

NEOLのカプラーにはシリコングリス塗布しました。

ヒートシンクの位置合わせ と 仮付け発光テスト!
今回の取付ではヒートシンクの向きは
スペースの関係から切り欠き部分が下向きが良いと判断
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
ライトカウルを仮付けしライトが点灯するか?
HI/LOビームが切り替わるかのテスト
OK!なら 次の工程へ

ライトカウル取付け
ここから 取り外しの逆ですね
ライトカウルの爪位置を合わせ、軽く叩くように装着します。

ライト下 プラスねじ1本
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
ライトカウル内側 プラスねじ2個 (#2ドライバー)

バックミラー取付け
バックミラーを左右取付けますが
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
位置合わせは一番最後の工程で実施します。

フロントカウル取付け
※ウインカーの配線を忘れない様に!
カウルの爪位置を合わせていきます。(軽く叩くように挿入)

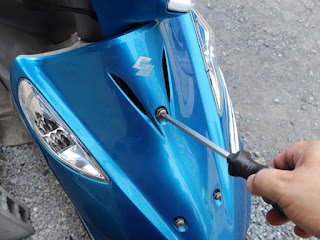

フロントカウル前面はプラスねじ3本(#3ドライバー)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け

フロントカウル カバー裏面はプラスねじ4本(#2ドライバー)
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
樹脂クリップの取付前は 画像の位置へ
クリップ突起をセットして固定します。

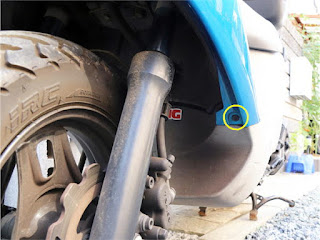

フロントカウル 下内側に樹脂クリップ2箇所

フロントカバーが取付け完了しましたら
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
念の為、ウインカーの左右作動確認します。

ライトの光軸調整ねじとミラーの本締め
ヘッドライトの上下光軸調整はココのねじです。
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
最後にミラーの位置調整をして本締めします。

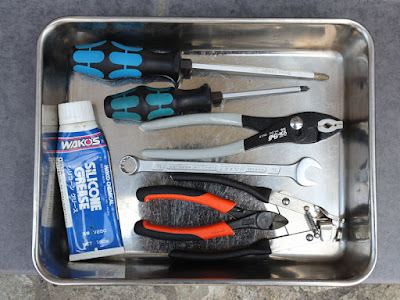

今回使用した工具たち
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け使用した工具ケミカル
① ドライバー#2、#3 ② プライヤー ③ コンビネーションレンチ14mm
ニッパ ⑤ インナーワイヤープライヤー ⑥ シリコングリス


サインハウス LED RIBBONとの配光比較
※光量はカメラの絞り、シャッタースピードで、
何とでもなるので配光を見て下さい😅
アイドリング時の発光状態で、回転を上げても明るさはほとんど変わりません。

SIGN HOUSE LED RIBBON
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
Loビーム           Hiビーム

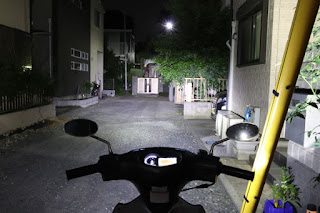

SPHERE LIGHT NEOL
SPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付けSPHERE LIGHT ミニバイク用LEDヘッドライトバルブ NEOL アドレスV125G取付け
Loビーム           Hiビーム

LED RIBBONもNEOLもHIビーム時はLoビームを点灯させたまま
Hiビームを点灯させる仕組みのライトです。
※LED RIBBONは旧品の為、HIビーム時は とんでもない
照射角度で点灯します。今のは大丈夫らしい…

SPHERE LIGHT NEOL
個人的勝手なレビュー ★★★★☆ 4.0

リプレイス品 LEDヘッドライトの
完成度は、かなり上がってきている。

配光(明るさ)はスポット的に照射する
LED RIBBONの方が明るく感じるが、
実用的な使用ではNEOLの方が
広い範囲を照射するので圧倒的に見やすい。

スフィアライトの狙いであるハロゲンバルブの
発光再現が非常にうまく出来ている。

LED素子の進化、それに伴う仕様、設計が
違いを生んだ結果ですね。

価格的にもリーズナブルになった
NEOLはおすすめですね😋
